固體柜到底是一種怎樣的電力設備？
發布時間：2020-03-06 10:20:56 來源：振航電氣有限公司
一、固體柜的概述：
固體絕緣全封閉環網單元（簡稱固體柜）是一種全密封的供電單元，帶電部件及 開關全密封在一個環氧塑脂殼體內，殼體內無任何氣體。整個開關裝置不受外部環境影響，運行 可靠性和人身安全性，并且實現了免維護。環網單元分戶內和戶外型。戶外型是將戶內型環網單元再 密閉在一個金屬外殼內構成的多路環網供電單元。
環網單元適用于12kV、50Hz的三相交流配電系統，用于環網供電或終端供電^環網單元可安裝在 工礦企業、住宅小區、學校、公園等的配電系統，也可裝入緊湊式型箱式變電站中，用于配電變壓器 的控制和保護。所以戶內、戶外型環網單元均可實現配電自動化。
二、固體柜的構成及原理：
1.固體絕緣環網柜的構成：
V單元（斷路器單元）
C單元（負荷開關單元）
F單元（組合電器單元）
注：每個單元可以單獨使用也可自由擴展，其結構分為儀表室，操作機構，一次部份。儀表室可配備微機保護裝置（控制器），機構為專用的彈簧操作機構，一次部份采用APG自動凝膠工藝，將開關和滅弧室固封在環氧樹脂中，并有專用接頭和母線相連。

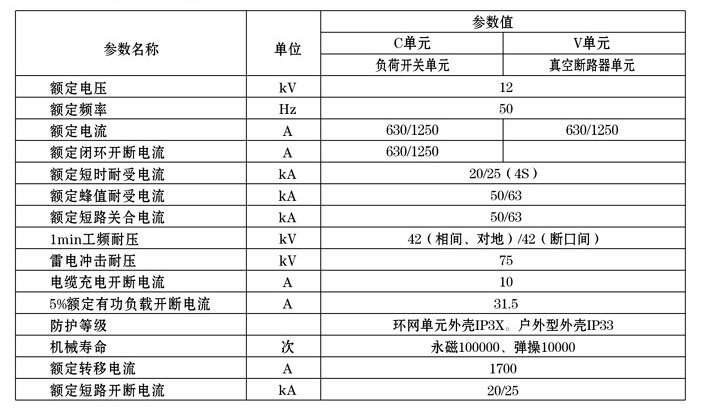

三、固體柜主要技術參數：
四、產品特點：
●環保材料：采用固體絕緣材料，符合環保要求，對環境和人身無任何污染和傷害；
●真空滅弧：采用的真空縱磁滅弧技術，可靠性高；
●直動式隔離接地開關：設計的直動式隔離開關，優化的電磁場結構，增加了運行的安全性；
●全密封、全絕緣電纜進出線：采用全密封、全絕緣式電纜頭連接，安全可靠；
●模塊化、可擴展：采用可擴展模塊組合式配合的方式，緊湊尺寸、易于安裝，安裝簡單、操作方便, 多種接線方案：根據用戶需要，采用負荷開關或真空斷路器保護等組合方案，滿足多種進出線回 路的需要；
●斷口可視：通過面板上的觀察窗，可以看到隔離開關位置，充分保證人員及設備的安全；
●電動操作、FTU:采用專用的電壓互感器取電，給操作機構和FTU提供電源和測量保護電壓信號。并安裝專用的蓄電池和充電模塊保證操作電源和FTU的不間斷供電， 機構方式：可采用永磁操作機構或彈簧操作機構，方便用戶自由選擇。 智能控制器：采用ALYB系列微機綜合保護器，實現智能化控制；
●通訊接口：預留通訊接口可實現遠程自動化控制監測；
●帶負荷接地：接地方式可快速接地，滿足帶負荷接地要求；
●該產品結構簡單，通用性強，多種模塊相同結構、相同操作。
